Sənaye maye sistemlərində yivli yoxlama klapanlarının əsas rolu və seçmə nöqtələri

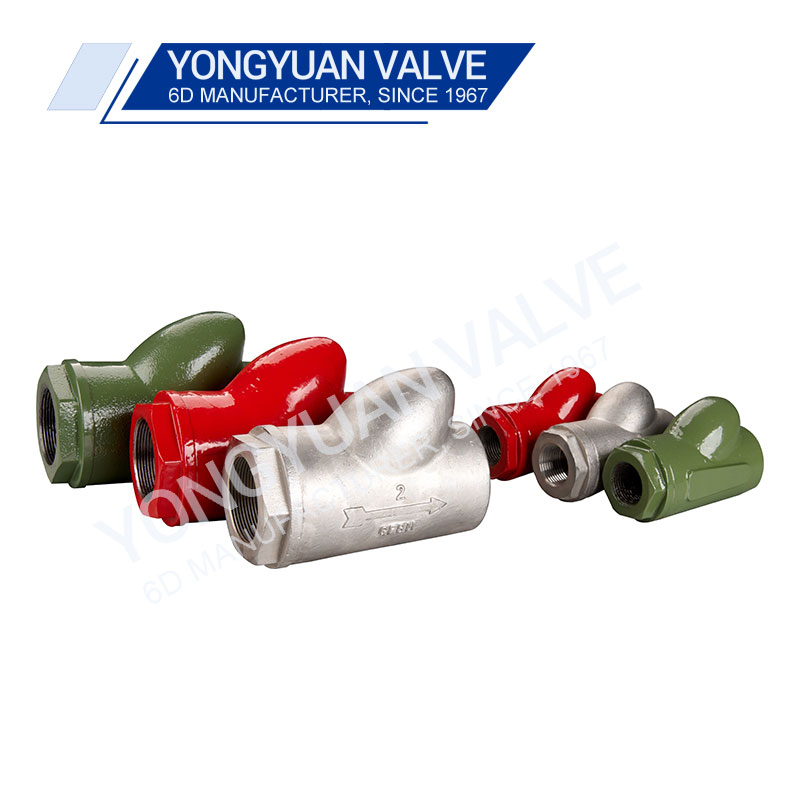

Neft, kimya sənayesi və elektrik enerjisi, maye nəqliyyat sistemlərinin təhlükəsizliyi və sabitliyi kimi sənaye sahələrində istehsal səmərəliliyi və avadanlıqların həyata keçirilməsinə birbaşa təsir göstərir. Boru kəməri sistemində əvəzolunmaz "bir tərəfli yoxlama nöqtəsi" olaraqYivli çek klapanıKompakt quruluşu, etibarlı möhürləmə və rahat quraşdırma xüsusiyyətləri səbəbindən kiçik və orta ölçülü boru kəmərləri üçün seçilən idarəetmə elementinə çevrildi. Bu məqalədə texniki üstünlükləri və sənaye təcrübəsini faktiki tətbiq ssenariləri ilə birlikdə seçimdə müzakirə edəcəkdir.

Yivli Bağlantı Dizaynının Mühəndisliyi dəyəri

Ənənəvi flanşlı çek klapanları, yivli bağlantılar (NPT, BSPT və digər standartlar) ilə müqayisədə quraşdırma kosmik tələblərini əhəmiyyətli dərəcədə azaldır və sıx dəhlizləri olan boru kəmərləri üçün xüsusilə də uyğundur və ya avadanlıqlara quraşdırılmışdır. Bir emalı zavodunun texniki çevrilmə hadisəsi DN80-dən aşağı olan buxar bərpa boru kəmərlərində, yivli yoxlama klapanlarının istifadəsi 40% -i qısadır və flanşın bağlantısında qeyri-bərabər bolt stressinin yaranan sızma riskindən qaçınır. Ancaq qeyd etmək lazımdır ki, yivli vana orqanları tez-tez sökmə ssenarilərində ip aşınmasından əziyyət çəkə bilər. Boru bölmələrində yüksək təmir tezliyi ilə canlı birləşmələrdən istifadə etmək tövsiyə olunur.

Çek mexanizmi növünün seçilməsi

1. Swing tipi: Valve Disc, aşağı təzyiq fərqi altında açıla bilən və yüksək özlülük (güclü yağ kimi) olan media üçün uyğun olan bir menteşəli bir quruluşdur. Kimyəvi bir bitki qalıq bir neft ötürücü xəttində bir yelləncək tipli bir çek klapandan istifadə etdikdə, orta 3% -dən çox möhkəm hissəciklər olan zaman, sarkaçın möhürləmə səthinə həddindən artıq təsir etməsinin qarşısını almaq üçün bir klapan disk məhdudlaşdırıcısı tələb olundu.

2. Bahar köməkçi növü: Sürətli bağlanış, su çəkic fenomenini effektiv şəkildə aradan qaldıra bilən yazını əvvəlcədən bərkidərək əldə edilir. Bir elektrik stansiyasının su təchizatı sisteminin çevrilməsində, adi lift yoxlama klapanını yaz köməkli bir yivli klapan ilə əvəz etdikdən sonra, nasosun bağlandığı pik təzyiq dəyişikliyi 62% azaldı.

Maddi uyğunlaşma mövzusunda sənaye dərsləri

● Aşağı temperatur şəraiti: bir LNG layihəsi, bir -196 ℃ mühitində çatlayan 304 valve orqanı istifadə etdi. Daha sonra, PTFE möhürü üzüyü olan dərin bir soyuqdan ibarət 316L material ilə əvəz olundu və əməliyyat dövrü 5 ildən çox müddətə uzadıldı.

● Korroziv mühit: Cren-alkali sənayesində Hastelloy C276 klapan bədəninin və sərt xrom örtüklü klapan gövdəsinin birləşməsi adi dupleks polad klapanlarından üç dəfə çoxdur. İlkin dəyəri 35% artarsa ​​da, orta illik baxım dəyəri 58% azalır.

Quraşdırma və istismarın praktik müdrikliyi

1. Axın istiqaməti şəxsiyyəti: Bir dəfə bir qida fabriki bir dəfə mayalanmada klapanların quraşdırılması işçiləri səbəbiylə fermentasiya tankının geri axınına səbəb oldu. Daha sonra "iki rəngli axın istiqaməti arrows arrow + quraşdırma qəbulu foto" sistemi bu cür problemləri tamamilə aradan qaldırmaq üçün həyata keçirilmişdir.

2. Onlayn Monitorinq: Nüvə enerjisi kimi yüksək tələbat sahələrində, sensor interfeysləri olan ağıllı yivli çek klapanları real vaxtda açılış və bağlanış statusunu izləmək üçün seçilə bilər və proqnozlaşdırıcı baxım əldə etmək üçün məlumatlar DCS sisteminə qoşula bilər.

SeçimiYivli çek klapanlarıSadə bir parametr müqayisə deyil, lakin orta xüsusiyyətlərin, sistem dinamikası davranışının və tam həyat dövrünün xərclərinin hərtərəfli nəzərdən keçirilməsini tələb edir. Sızma səthi eroziyası və bahar yorğunluğu kimi tipik uğursuzluq hallarını toplamaq və müəssisə üçün eksklüziv seçki qərarı ağacı yaratmaq üçün "klapan çatışmazlığı" kitabxanası "yaratmaq tövsiyə olunur. Ağıllı çevrilmə kontekstində inteqrasiya edilmiş status monitorinq funksiyaları olan klapanlar, sənaye boru kəmərlərinin növbəti nəslin standart konfiqurasiyasına çevriləcəkdir.
